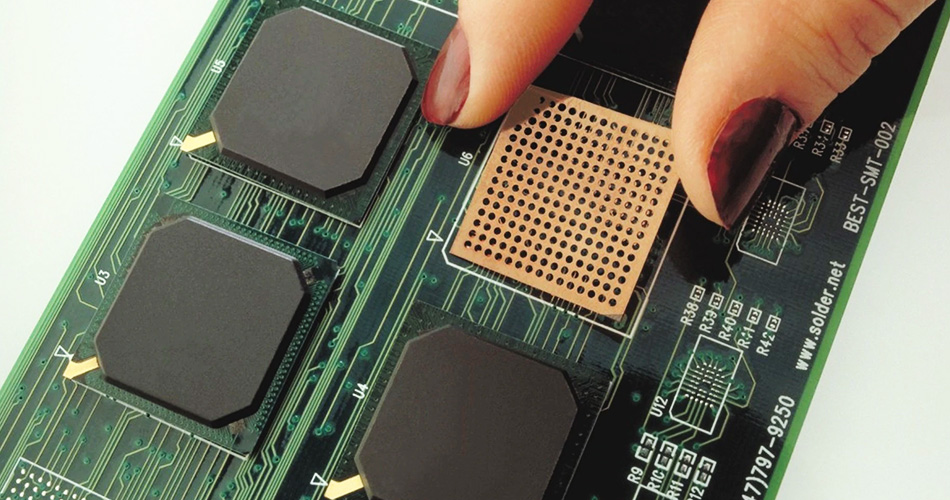

PCBA加工（Printed Circuit Board Assembly，加工印刷電路板組件）是電子產品制造的重要環節，焊接質量直接影響產品的可靠性和性能。焊接過程中常見的缺陷包括焊點開裂、橋接、虛焊等。本文將探討PCBA加工中常見焊接缺陷的成因，并提供相應的解決方法。

一、焊點開裂

1. 成因分析

焊點開裂是指焊接部位的焊點在冷卻后產生裂紋，通常是由于以下原因導致：

• 溫度變化劇烈：焊接過程中溫度變化過快，導致焊點熱應力集中，冷卻后產生裂紋。

• 焊料選擇不當：使用的焊料強度不足，無法承受焊點冷卻后的收縮應力。

• 基板材料問題：基板材料與焊料的熱膨脹系數差異過大，導致焊點開裂。

2. 解決方法

針對焊點開裂的問題，可以采取以下解決措施：

• 控制焊接溫度：采用合理的焊接溫度曲線，避免溫度變化過快，減少焊點的熱應力。

• 選擇合適焊料：使用強度高、與基板材料熱膨脹系數匹配的焊料，增加焊點的抗裂性。

• 優化基板材料：選擇熱膨脹系數與焊料相匹配的基板材料，減少焊點的熱應力。

二、焊接橋接

1. 成因分析

焊接橋接是指相鄰的焊點之間產生多余的焊料，形成橋接短路，通常是由于以下原因導致：

• 焊料量過多：焊接過程中焊料使用過多，導致多余焊料在相鄰焊點之間形成橋接。

• 焊接溫度過高：焊接溫度過高，導致焊料流動性增加，容易在相鄰焊點之間形成橋接。

• 印刷模板問題：印刷模板開孔設計不合理，導致焊料沉積過多。

2. 解決方法

針對焊接橋接的問題，可以采取以下解決措施：

• 控制焊料量：合理控制焊料的使用量，確保每個焊點的焊料量適中，避免多余焊料形成橋接。

• 調整焊接溫度：采用適當的焊接溫度，減少焊料的流動性，防止橋接形成。

• 優化印刷模板：設計合理的印刷模板開孔，確保焊料沉積均勻，減少多余焊料。

三、虛焊

1. 成因分析

虛焊是指焊點看似良好但實際接觸不良，導致電氣性能不穩定，通常是由于以下原因導致：

• 焊料未充分熔化：焊接溫度不足，導致焊料未完全熔化，與焊盤和元器件腳接觸不良。

• 焊接時間不足：焊接時間過短，焊料未能充分浸潤焊盤和元器件腳，形成虛焊。

• 氧化物存在：焊盤和元器件腳表面存在氧化物，影響焊料的浸潤和接觸。

2. 解決方法

針對虛焊的問題，可以采取以下解決措施：

• 提高焊接溫度：確保焊接溫度足夠高，使焊料充分熔化，增加焊點的接觸面積。

• 延長焊接時間：適當延長焊接時間，使焊料充分浸潤焊盤和元器件腳，確保接觸良好。

• 清潔焊接表面：在焊接前清潔焊盤和元器件腳表面的氧化物，確保焊料能夠充分浸潤和接觸。

四、焊點氣孔

1. 成因分析

焊點氣孔是指焊點內部或表面出現氣泡，通常是由于以下原因導致：

• 焊料中含有雜質：焊料中含有雜質或氣體，在焊接過程中形成氣孔。

• 焊接環境濕度高：焊接環境濕度高，焊料受潮，在焊接過程中產生氣體，形成氣孔。

• 焊盤未充分清潔：焊盤表面存在雜質或污染物，影響焊料的流動性，形成氣孔。

2. 解決方法

針對焊點氣孔的問題，可以采取以下解決措施：

• 使用高純度焊料：選擇高純度、低雜質含量的焊料，減少氣孔的形成。

• 控制焊接環境濕度：在焊接環境中保持適當的濕度，防止焊料受潮，減少氣孔的形成。

• 清潔焊盤：在焊接前充分清潔焊盤表面的雜質和污染物，確保焊料的流動性和接觸良好。

結論

在PCBA加工中，常見的焊接缺陷如焊點開裂、焊接橋接、虛焊和焊點氣孔等，都會影響產品的質量和可靠性。通過了解這些缺陷的成因，并采取相應的解決措施，可以有效提高PCBA加工的焊接質量，確保產品的穩定性和安全性。隨著技術的不斷進步和工藝的優化，PCBA加工的焊接質量將進一步提升，為電子產品的可靠性和性能提供堅實保障。
